双螺旋洗石一体机

发布时间:2020-12-15



 本实用新型涉及机械制造技术L域,具体为一种双螺旋筛洗一体机。





适应范围

 在矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业广泛应用筛分和清洗的设备来处理物料,在某些情况下受限制,需要一种占地面积小,操作简单,处理量大,清洗效果更好的设备。

新型螺旋洗砂回收一体机结构图

图中:1、底基板,2、支撑垫,3、渣浆泵,4、固定架,5、落水箱,6、垂直滑槽,7、水箱固定架,8、弹性阻尼器,9、滑动架,10、尾矿干排筛,11、回收水箱,12、旋流器,13、出料口,14、双螺旋洗砂机,15、螺旋洗砂机清洗箱。




 工作原理:

客户前期破碎分j好的物料进入前端双螺旋洗砂装置,进过分j清洗之后合格物料进入后端尾矿干排装置进行脱水,螺旋洗砂装置中清洗后剩余的废水(包含一部分合格物料)经溢流装置进入后端储水槽再由水泵打入分离回收装置,在离心力的作用下分j浓缩之后合格的物料进入尾矿干排装置脱水,,其余废水进入反水装置排出。

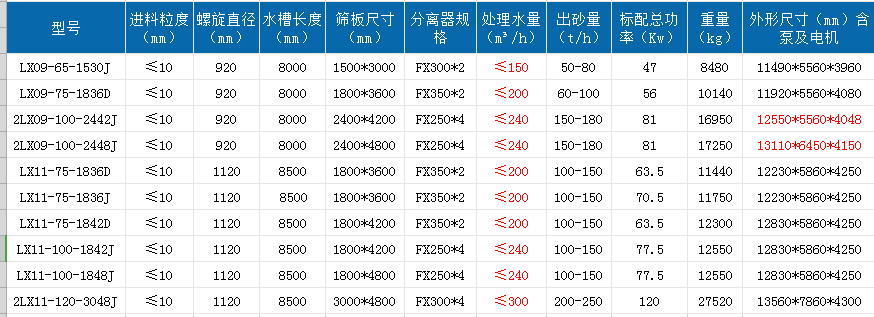

技术参数

技术参数
