筛洗一体机

发布时间:2018-04-07


本实用新型涉及机械制造技术领域,具体为一种筛洗一体机。
背景技术
在矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业广泛应用筛分和清洗的设备来处理物料,在某些情况下受限制,需要一种占地面积小,操作简单,处理量大,清洗效果更好的设备。
为了解决目前市场上所存在的缺点,急需改善筛洗装置的技术,能够更好的进行筛分和清洗作业,促进筛洗行业的发展。

 适用范围

矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业。

筛洗.体机

工作原理:在使用该筛洗一体机时,首先将物料放置在筛洗机本体1内部,筛洗机本体1的电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动,当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料经滚筒后端底部的出料口排出,不合格的物料经滚筒尾部的排料口排出,滚筒筛洗机本体1内部的物料通过溜槽14排除,而物料进而到轮式洗砂机本体3内部,轮式洗砂机本体3工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石有给料槽进入洗槽中,在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水,同时加水,形成强大水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用,干净的砂石由叶片带走,最后砂石从旋转的叶轮倒入出料槽,完成砂石的清洗作用,而轮式洗砂机本体3的另一端设有振动筛8,轮式洗砂机本体3内部的驱动电机11带动轮斗12转动,轮斗12内物料落入振动筛8上的结构,振动筛8下方设有落水箱16,落水箱16内部的物料通过运行的渣浆泵6输入到旋流器9内部,而运行的旋流器9浓缩后的物料落入振动筛8的结构,而旋流器9分离的水体进入到回收水箱15内部,而回收水箱15的水体流入到蓄水箱13内部,用于滚筒筛洗机本体1内部的清洗,这就是该滚筒筛洗一体机工作的整个过程。

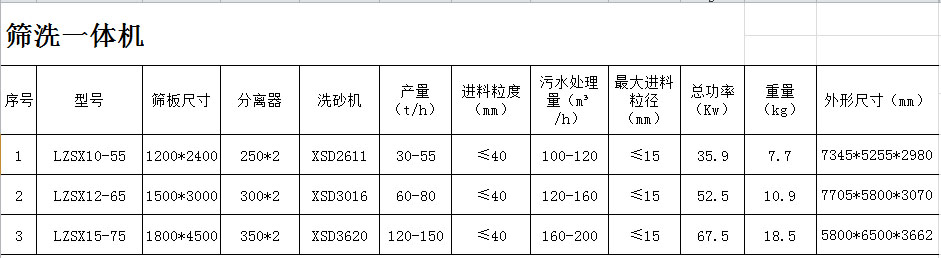

技术参数
